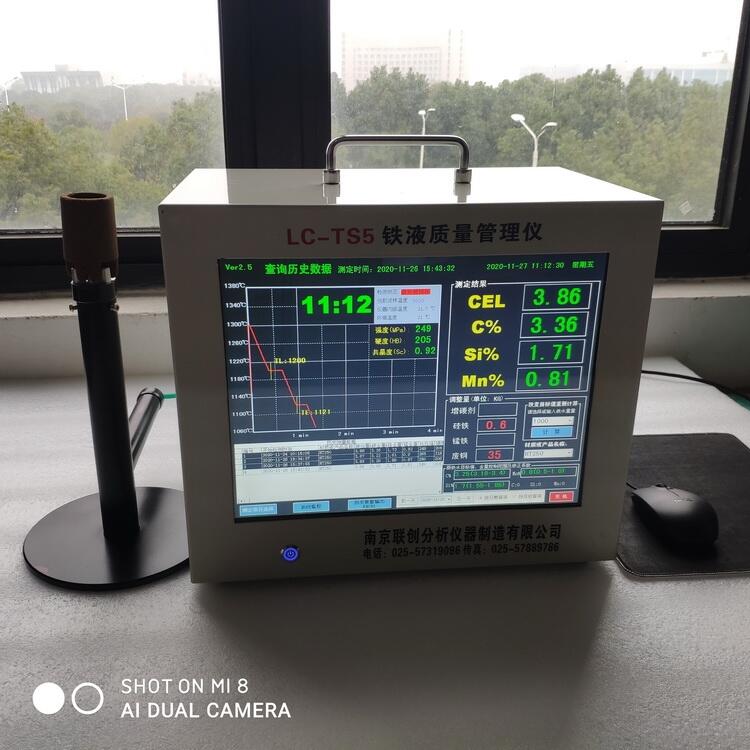

鑄鐵爐前分析儀 鑄造爐前化驗設備

原理概述：

爐前鐵水質量管理儀化驗設備是我公司經過多年研究改進，測量精度更高、性能更穩定的新一代。鐵水質量的熱分析技術源于金屬學中的相圖理論，在發達國家早已廣泛用于爐前鐵水的檢測和控制，是先進鑄造技術中的檢測手段，在高質量鑄件的生產中發揮著重要的作用。鐵水質量管理儀是以鑄鐵組織形成過程的凝固溫度曲線為被測對象，儀器內置計算機對凝固溫度曲線進行分析，得到不同成份下曲線的特征點。根據曲線的特征點計算出鐵水的碳當量（CE%）、碳含量（C%）、硅含量（Si%）、球化率（SG%）、抗拉強度（RM）等鐵水性能參數。熱分析儀檢測時間約為90秒，在鐵水可等待的時間內完成檢測，然后根據自動計算出的增碳劑、硅鐵、廢鋼投放量對鐵水成份進行調整，得到合適的鐵水成份后進行澆注。

儀器的規格

溫度變送器：進口溫度變送器，小分辨力0.1℃，精度等級F.S±0.01%

主    板：工業底板

顯 示 器：19英寸TFT真彩顯示器

指令輸入：工業防水鼠標

記錄輸出：USB移動存儲器

供電電源：AC220V 50Hz

儀器外形：臺式450×350×400mm

儀器的功能

測量功能：鐵水牌號、碳當量、碳含量、硅含量、過冷度、球化率、抗拉強度等

設定功能：可設定10條檢量線、10種目標成分、檢量線與目標材質聯動

補充功能：依據測量結果對照目標成分、鐵水重量、收得率計算補加量

記錄功能：按測量時間順序，可記錄5000次測量結果，可進行過程重現

瀏覽功能：可瀏覽主要測量參數的趨勢分布圖、凝固溫度曲線的微分圖，以便數據分析

輸出功能：可將測量記錄自動輸出到U盤，轉移到其他計算機上進行查閱分析

測量技術參數

溫度Temp：測量范圍0 —1370℃； 測量精度F.S±0.01%

碳當量 CE％：測量范圍2.20—5.00%；測量精度±0.05%

碳含量C％：測量范圍2.00％—4.80％ ；測量精度±0.05％

硅含量Si％：測量范圍0.20％—4.50％；測量精度0.10％

球化率SG％：測量范圍 60％—95％；測量精度 ±10.0％

抗拉強度RM：測量范圍HTl00—HT350 ；測量精度 ：小值

CE、C%、Si% 修正值設定范圍：-0.99 — 0.99

軟件功能

CE、C、Si含量測量：可測量10種目標材質的活性CE、C、Si含量，推算出鐵液牌號（HT）；

鐵液調整計算：依據目標成份范圍、鐵液重量、增碳收得率、增硅收得率和測量結果，計算出命中目標成份的增碳劑、硅鐵或廢鋼加入量。

球化率測量：通過測量鐵液的共晶度和過冷度，在活性Mg含量足夠的前提下，推算出球化鐵液的球化率。

鐵液體成分管理：依據產品牌號設定碳當量，碳含量，硅含量成分范圍，儀器將以不同顏色顯示含量，超高，以紅色顯示，偏低以綠色顯示，用戶并可以自己修改含量范圍。

活性成份測量畫面介紹

1）當前日期、時間

2) 本儀器版本號

3) 高溫度（TM）

4) 初晶溫度（TL）

5) 共晶溫度（TE）

6) 碳當量（CE1）

7) 碳含量（C%）

8）硅含量（Si%）

9）預估鐵液牌號以及范圍圖形（HT/FC）

10) 碳當量以及范圍圖形（CE2）

11) 碳含量以及范圍圖形（C%）

12) 硅含量以及范圍圖形（Si %）

13) 熱分析溫度曲線

14）實時溫度（攝氏度）

15）當前檢測線信息框

16）Si的目標成分范圍

17）“功能轉換”按鈕

18)“目標材質”按鈕

19)“重量設定”按鈕

20)“檢測設定”按鈕

21)“數據瀏覽”按鈕

22)“結束系統”按鈕

球化率測量界面介紹

1) 當前日期、時刻

2) 本儀器的版本號

3) 高溫度（TM）

4) 初晶溫度（TL）

5) 共晶低點（）

6) 再輝溫度（TEh）

7) 冷卻速度以及圖表

8) 過冷度以及圖表

9) 再輝時間以及圖表

10)球化率以及圖表

11)溫度曲線

12)實時溫度

13)當前檢測線信息

14)“功能轉換”按鈕

15)“材質選擇”按鈕

16)“重量設定”按鈕

17)“檢測設定”按鈕

18)“數據瀏覽”按鈕

19)“結束系統”按鈕
